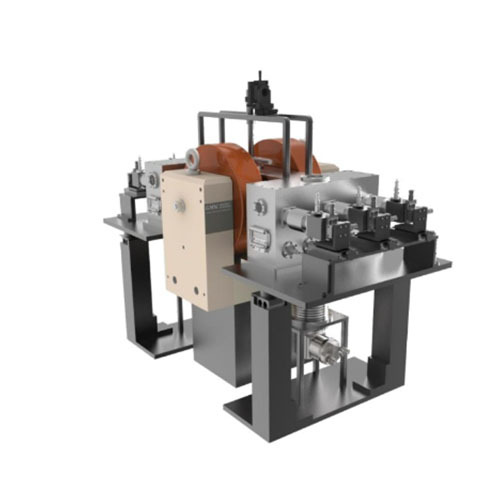

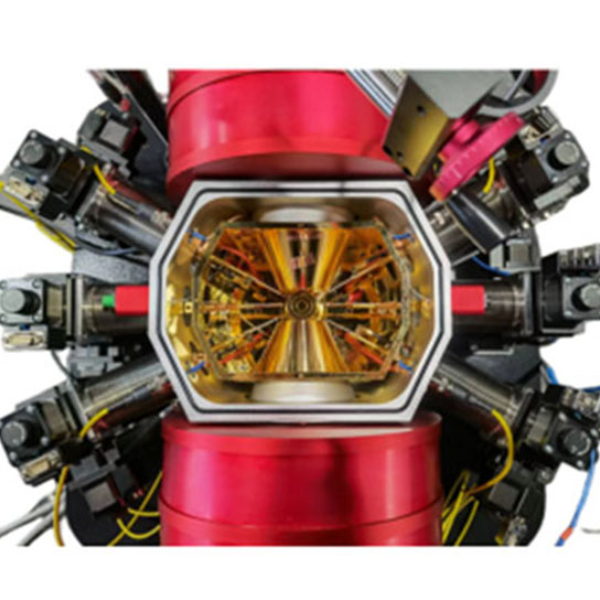

电磁铁水平磁场低温探针台LH-CPRS-EMHF

　　电磁铁水平磁场低温探针台LH-CRPS-EMHF是一款无需消耗制冷剂，依靠制冷机提供冷源的闭循环低温磁场探针台，配1T水平磁场，实现样品面内增加磁场。此款低温探针台设计的初衷就是多功能和卓越的专业测量性能，为制冷剂获得比较困难和追求操作便利的客户提供了一个完美的解决方案。通过闭循环制冷机降温，降温过程中不需要其它辅助设备，只需要很少的电能即可，也不需要科研人员值守操作。

　　丰富的选件和配置确保科研人员能够实施严苛的、富有挑战的测试测量。LH-CRPS-EMHF可实现最大面内磁场1T的情况下，实施C-V、I-V、微波、及磁输运等测量测试。多个温度传感器分布于探针台各个位置，确保温度监视和测量的准确性和重复性。由于是二级制冷平台制冷机提供冷源，这样能保证样品温度维持在相对较高的温度，同时样品处于真空环境中，减少了凝结的可能性，在一些有机材料的严格测试要求中这一点比较重要。

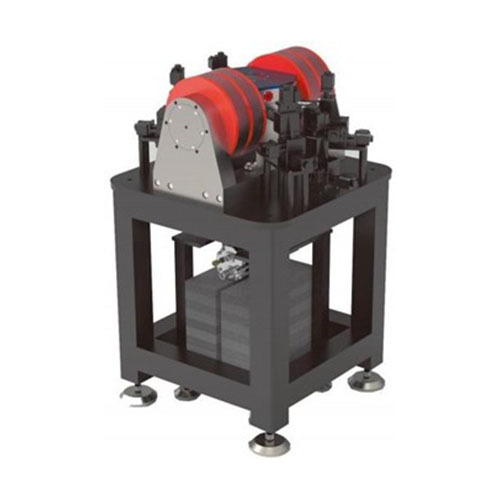

电磁铁水平磁场低温探针台LH-CPRS-EMHF

　　LH-CRPS-EMHF最大可安装样品台直径25mm(1in),在最低温度8K时可实现样品台360度旋转，可测量磁场相关的各项异性参数。

　　探针台原理及应用

　　德世的低温探针台为材料早期无损电性能测量提供了一个精准的低温磁场环境。探针台是物理科学家和研究人员对材料研究的有利便捷工具、并且测试测量重复性一致性比较好。探针台也可以作为一个灵活多用的公共测试平台。典型的应用包括不同温度下普遍的IV和CV曲线、微波测量、光电响应、电输运特性、霍尔效应测试以及其他类型的材料研究。

　　德世低温探针台提供了众多的测试环境，可根据研究人员的需要自行选择对应型号，以满足研究人员多样化的应用需求。从通用平台到专业平台，每个德世探针台都经过精心设计，以确保在整个温区范围内稳定运行和可靠的测量。

　　特点

　　◆无需消耗制冷剂

　　◆全程无值守降温

　　◆丰富的选件和配件

　　◆1T磁场环境下实现标准测量

　　◆在任何温度下均可实现最大磁场

　　◆可选360°自由旋转样品

　　温度结构

　　1.两级制冷平台制冷机提供冷源，一级制冷平台冷却辐射屏，二级制冷平台冷却样品台

　　2.防辐射屏包围着样品台，顶端带有可视窗口，安装红外吸收石英窗片

　　3.两级制冷平台制冷机，在4.2K时有1.2W的制冷量

磁场：

◆磁场类型：电磁场

◆磁场方向：水平磁场，平行于样品表面

◆磁场控制：安装霍尔传感器，实现闭环控制

◆磁感应强度：±1T

◆磁场均匀性：0.6%中心10mm直径球体；2.5%中心20mm直径球体

时间参数：

◆抽空时间：0.5h(与泵组相关)

◆降温时间：从室温到最低温2.5h

◆升温时间：从最低温到室温1.5h

样品台：

◆标准样品台：25mm(2in)

◆最大样品台：25mm(2in)

◆样品台背光：无

◆样品台类型：三同轴样品台(选配)、接地样品台(标配)、360°

旋转样品台(选配)

探针：

◆探针数量：最多6个

◆探针传感器：硅二极管，监视探针温度

◆探针托温度：<20K样品台处于最低温度

◆探针热沉：热沉到样品台或者相同温度的防辐射屏

◆探针臂：热沉到防辐射屏

◆DC/RF探针：绝缘电阻>100GΩ,漏电流<100fA

◆微波探针：DC到67GHz,用于微波测量

◆光纤探针：用于光电测量，可选FC/APC或者SMA905接口，波长可选

探针位移：

◆X方向行程：50mm,移动分辨率3μm

◆Y方向行程：25mm,移动分辨率5μm

◆Z方向行程：25mm,移动分辨率5μm

显微镜配置

3400万像素CCD相机

支持4K视频录制

4条水平线4条垂直线，带测量软件

标准HDMI接口

电子缩放1x-10x

景深同轴光镜头，带LED同轴光源

光学倍数0.7-5X,,连续变倍比7.1:1

电子倍数20-200x

成像距离140-180mm

景深高度：10mm

观看面积1mm-18mm

工作距离:37.5mm-160mm

数值孔径NA:0.018-0.092

分辨率:18.6μm-3.65μm

视场:0.99mm-34.28mm★★

物镜可选

显示器尺寸:21.5英寸

制冷剂消耗：

◆室温到最低温度：不需要

◆液氦消耗(5K):不需要

◆液氮消耗(80K):不需要

探针台配置

　　样品托

　　接地样品托

　　直接安装在样品台，尽量减小对样品的温度梯度，与整个探针台电器接通

　　注：可选圆形和方形，性能无差异

　　同轴样品托

　　样品托表面与探针台整体电器绝缘，通过BNC接口穿过真空室

　　注：可选圆形和方形，性能无差异

　　三同轴样品托

　　在同轴样品托的基础上增加GUARD层，层与层之间电器绝缘，提供保护电压层，减小漏电流

　　注：可选圆形和方形，性能无差异

样品托配置

样品托性能

接口

探针臂配置

德世标准的微操作针臂，能安装各种类型的探针，满足绝大部分科研需求，实现直流、射频、微波以及光学测量。

u灵活容易扩展的探针集合

u微操作针臂可以在全温区、真空环境、磁场环境下使用

u可以配置在德世任意款探针台上

u磁场探针台中更换成无磁材料针臂

u针臂上安装一个标准温度传感器，可以接受定制传感器类型

探针配置及用途

探针硬件配置

探针性能

探针定位

SMA低温专用探针

德世为低温探针台设计专用探针，探针具有强大的通用性，能实现直流偏置、低/高频测量、低噪声屏蔽和低漏电流测量。SMA低温探针主体由陶瓷或者FR4制作，低温焊料焊接SMA接口，50欧姆阻抗传输线，可配置钨、P7或者铍铜探针，无氧铜热沉带，热沉到样品台。
