产品概述

1.59Mpa 卧式杜瓦瓶450L (型号：DPW650-450-1.59)属于DPW系列焊接绝热气瓶，依据QDP0103-2019《焊接绝热气瓶》和《气瓶安全技术监察规程》标准设计、生产及验收。该设备主要用于存储液氧、液氮、液氢、液态二氧化碳及液化天然气等深冷液体，适用于工业气体储存与供应场景。

DPW系列焊接绝热气瓶采用高品质进口绝热材料与真空绝热技术，具备优异的绝热性能，可实现较低的日蒸发率与较高的气体排放流量，有助于优化使用周期成本。该系列采用模块化设计，容量范围覆盖360升至500升，工作压力分为中压（1.59MPa）、高压（2.5MPa）和超高压（3.45MPa）三个等级，用户可根据实际需求进行选择。管路和阀门采用一体化设计，简化了操作与维护流程；内胆和外壳由奥氏体不锈钢制成，配备橡胶减震圈底座及外加保护框架，增强了设备的抗冲击能力与稳定性。

产品特点

多规格适配：提供不同的容积规格和压力等级，满足多样化的工业需求。
深冷介质存储：适用于贮存液氧、液氮、液氩、液态二氧化碳、液化天然气等深冷液体。
安全与经济：相较于普通气瓶，具有更高的安全性与成本优势。
优异保温性能：采用独特的结构设计、特殊保温工艺及全进口保温材料，确保良好的绝热效果。
稳定液位监测：配备浮力式可视液位计，运行质量稳定。
耐用结构：内外胆均采用奥氏体不锈钢制造，外简体采用较厚钢板，提供牢固且抗冲击的结构。
表面处理：外壳不锈钢经过抛光处理，美观且易于清洁。
灵活阀门配置：可选配进口或国产阀门，适应不同场合要求。
集成控制：采用集成式压力控制组合调节器，具备自增压控制阀和经济阀功能，操作便捷。
信息显示：瓶体外部设有完备的信息显示体系，提供全方位的安全操作指引。
移动便利：高强度喷防锈框架设计，同时满足吊装和叉车移动的需求。
形态可选：根据客户需求，可提供立式和卧式两种低温气瓶形式。

产品图片

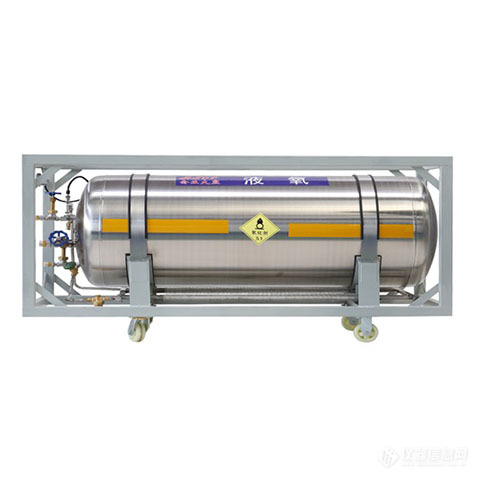

DPW系列卧式杜瓦瓶外观示意图

技术参数

参数项目	DPW650-360-1.59	DPW650-375-1.59	DPW650-400-1.59	DPW650-410-1.59	DPW650-420-1.59	DPW650-450-1.59	DPW650-480-1.59	DPW650-499-1.59	DPW650-500-1.59
外形尺寸 (mm)	83010301630	83010301675	83010301750	83010301780	83010301810	83010301900	83010301990	83010302050	83010302050
气瓶空重 (kg)	295	301	310	315	320	331	343	350	351
工作压力 (MPa)	1.59	1.59	1.59	1.59	1.59	1.59	1.59	1.59	1.59
正常使用压力 (MPa)	0.34~1.9	0.34~1.9	0.34~1.9	0.34~1.9	0.34~1.9	0.34~1.9	0.34~1.9	0.34~1.9	0.34~1.9
出厂设定压力 (MPa)	0.52~1.03	0.52~1.03	0.52~1.03	0.52~1.03	0.52~1.03	0.52~1.03	0.52~1.03	0.52~1.03	0.52~1.03
主安全阀起跳压力 (MPa)	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9	1.9
副安全阀起跳压力 (MPa)	2.76	2.76	2.76	2.76	2.76	2.76	2.76	2.76	2.76
爆破片爆破压力 (MPa)	2.6	2.6	2.6	2.6	2.6	2.6	2.6	2.6	2.6
公称容积 (L)	360	375	400	410	420	450	480	499	500
最大充液量 (kg)
- 氧	335	349	372	382	391	419	447	464	465
- 氮	236	246	262	269	275	295	314	327	328
- 氩	407	424	453	464	475	509	543	565	566
- LNG	120	124	133	136	139	149	159	165	166
气流量 (Nm³/hr)	9.2	-	-	-	-	-	-	-	-
静态蒸发率 (%/d)	≤1.86	≤1.85	≤1.83	≤1.82	≤1.82	≤1.80	≤1.74	≤1.70	≤1.70
液位计形式	电容式	电容式	电容式	电容式	电容式	电容式	电容式	电容式	电容式
表面处理方式	抛光	抛光	抛光	抛光	抛光	抛光	抛光	抛光	抛光
支撑结构	框架式支撑结构	框架式支撑结构	框架式支撑结构	框架式支撑结构	框架式支撑结构	框架式支撑结构	框架式支撑结构	框架式支撑结构	框架式支撑结构
