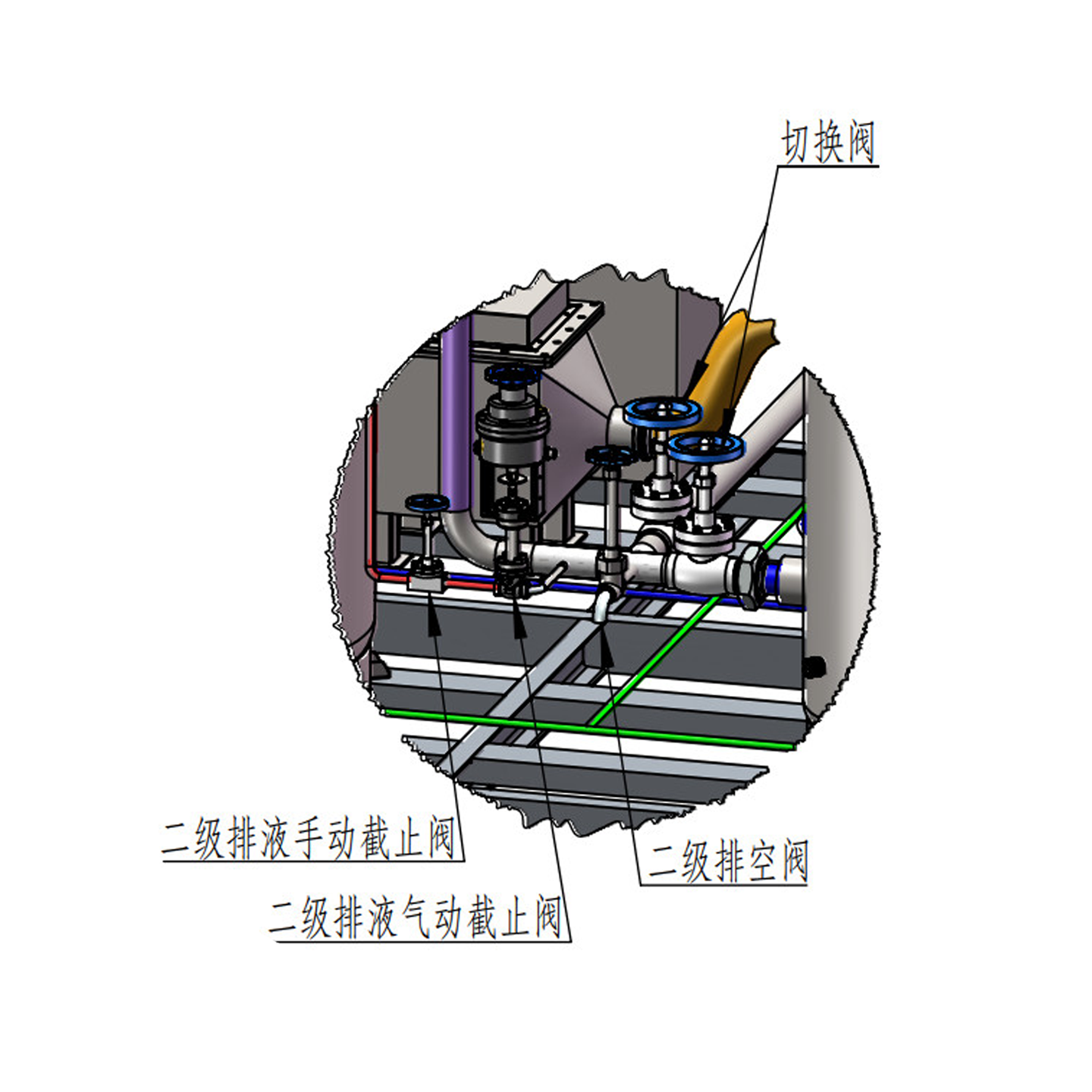

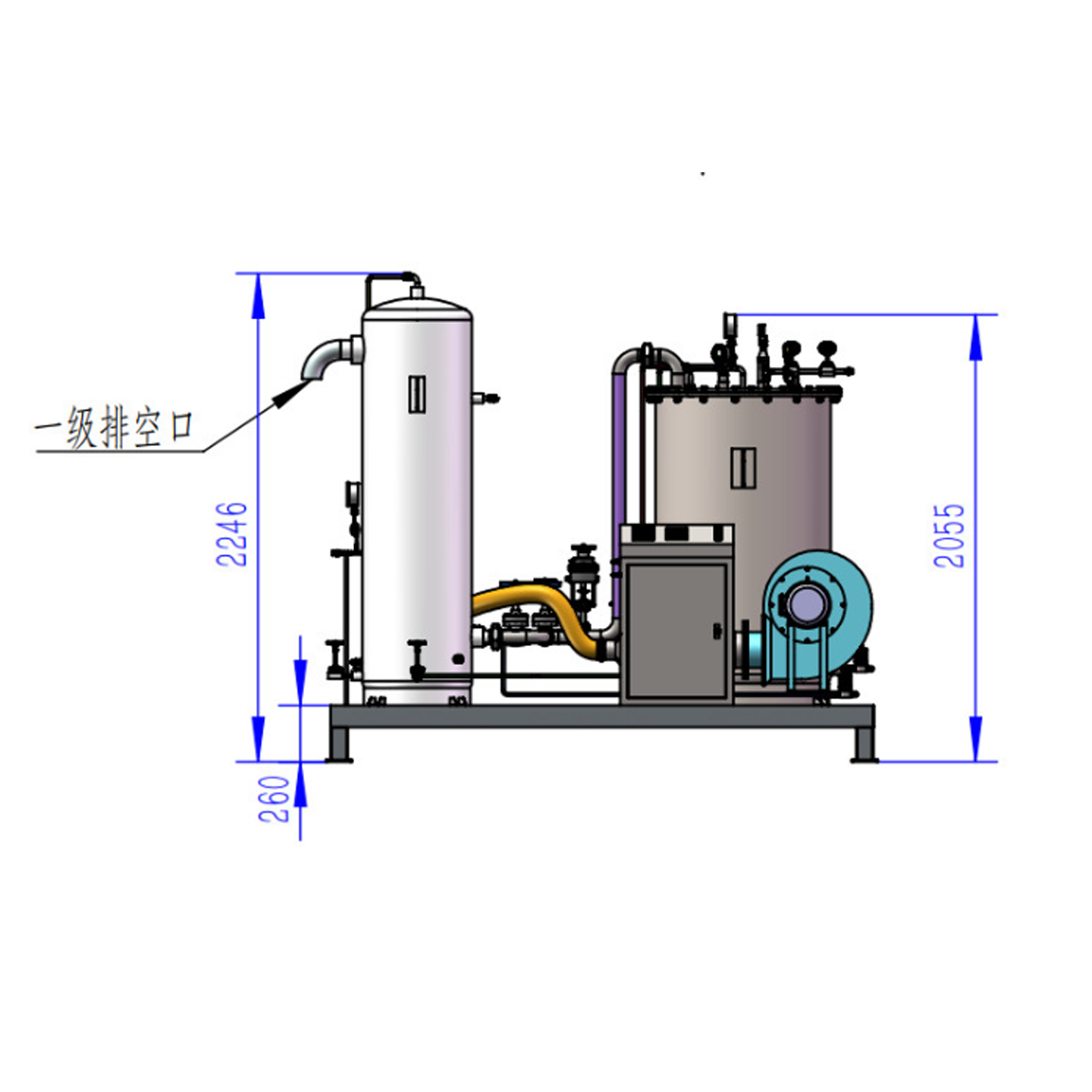

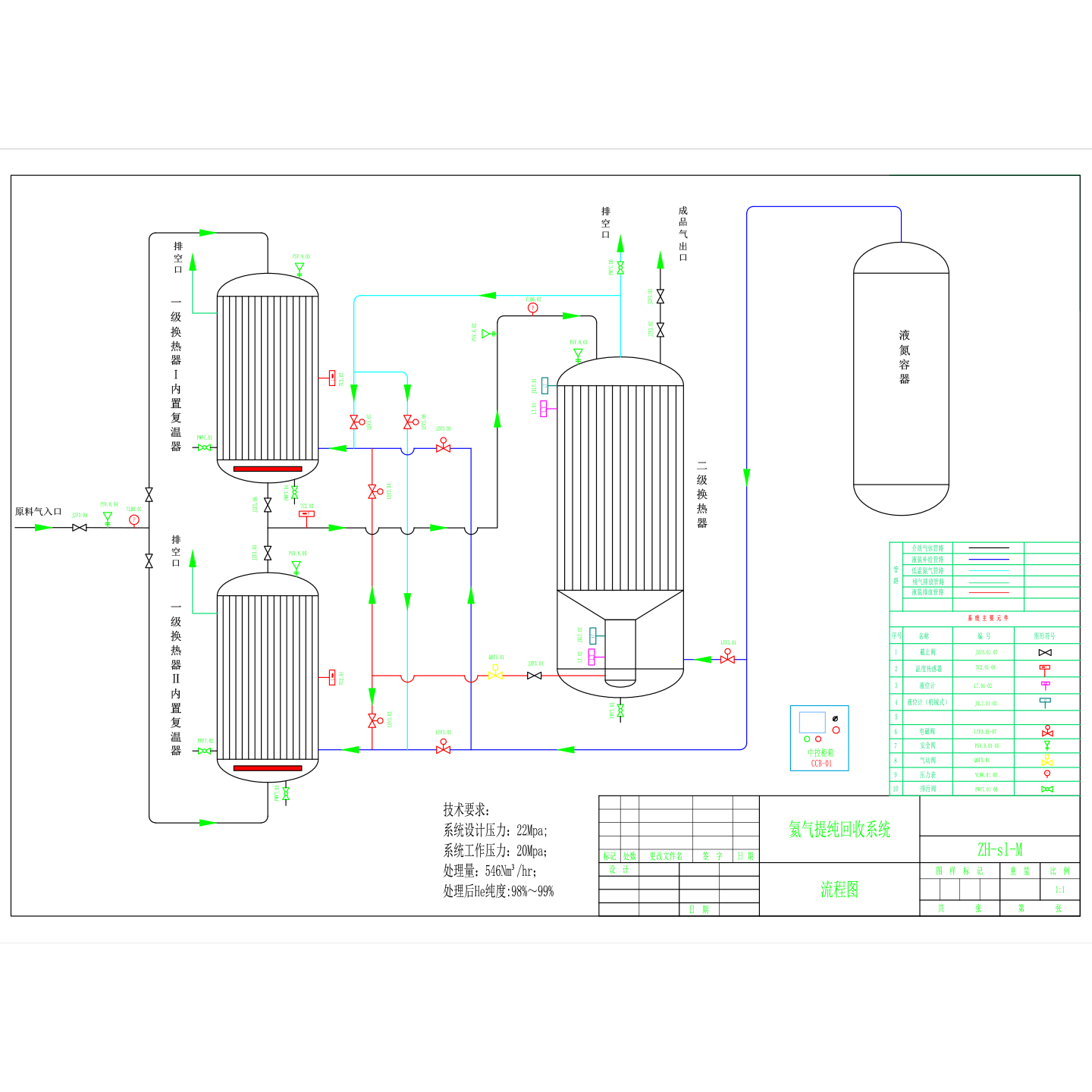

氦气提纯回收系统设备 二氧化碳提纯设备

该深冷净化装置用于提纯氦、氮混合气中的氦气，因氦气液化温度远低于氮气液化温度，混合气中的氮气在高压条件下通过液氮温区

换热管组后迅速液化并流入液氮收集腔，剩余没有被液化的氦气则通过收集腔顶部出口流向氦气收集瓶，以下予以详细说明。

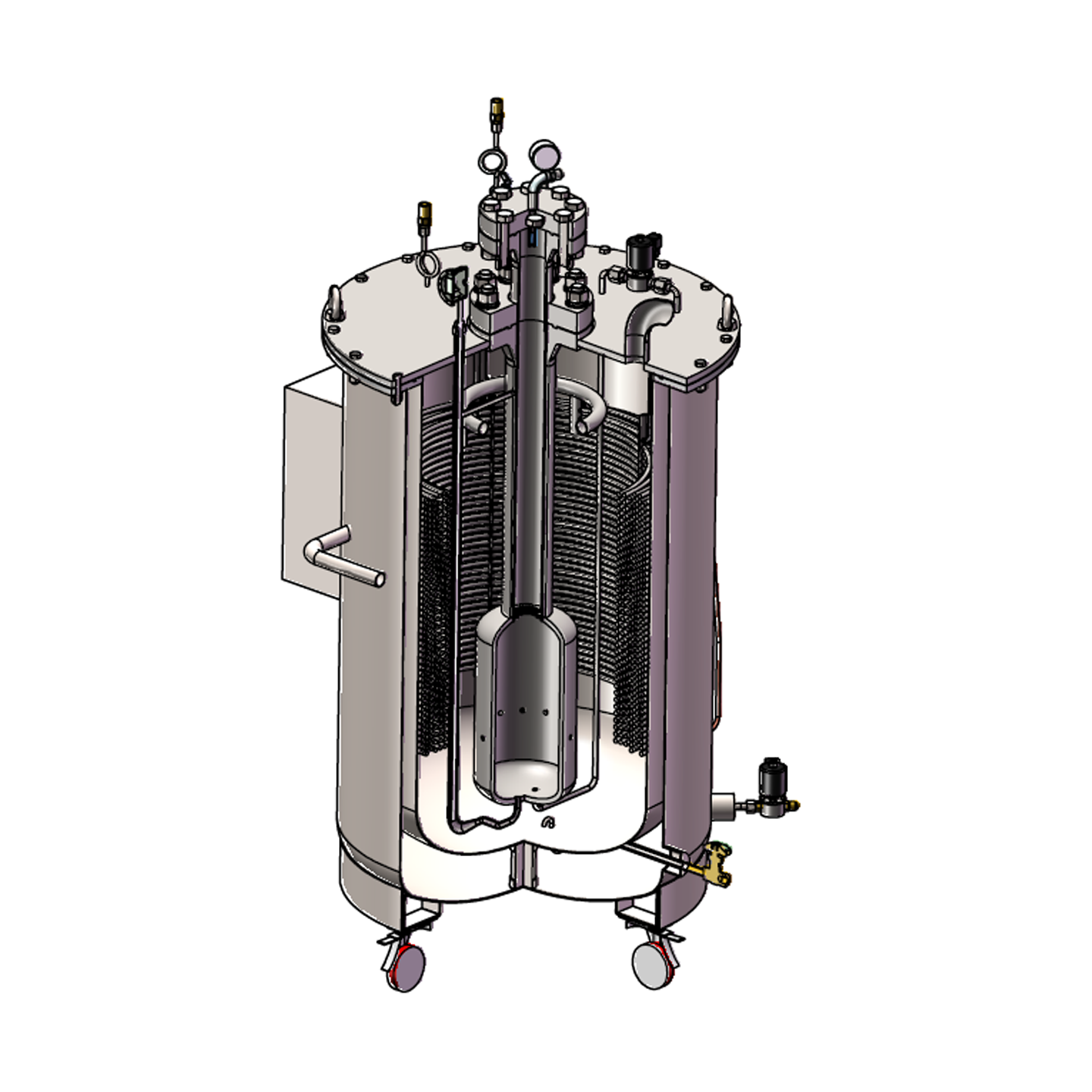

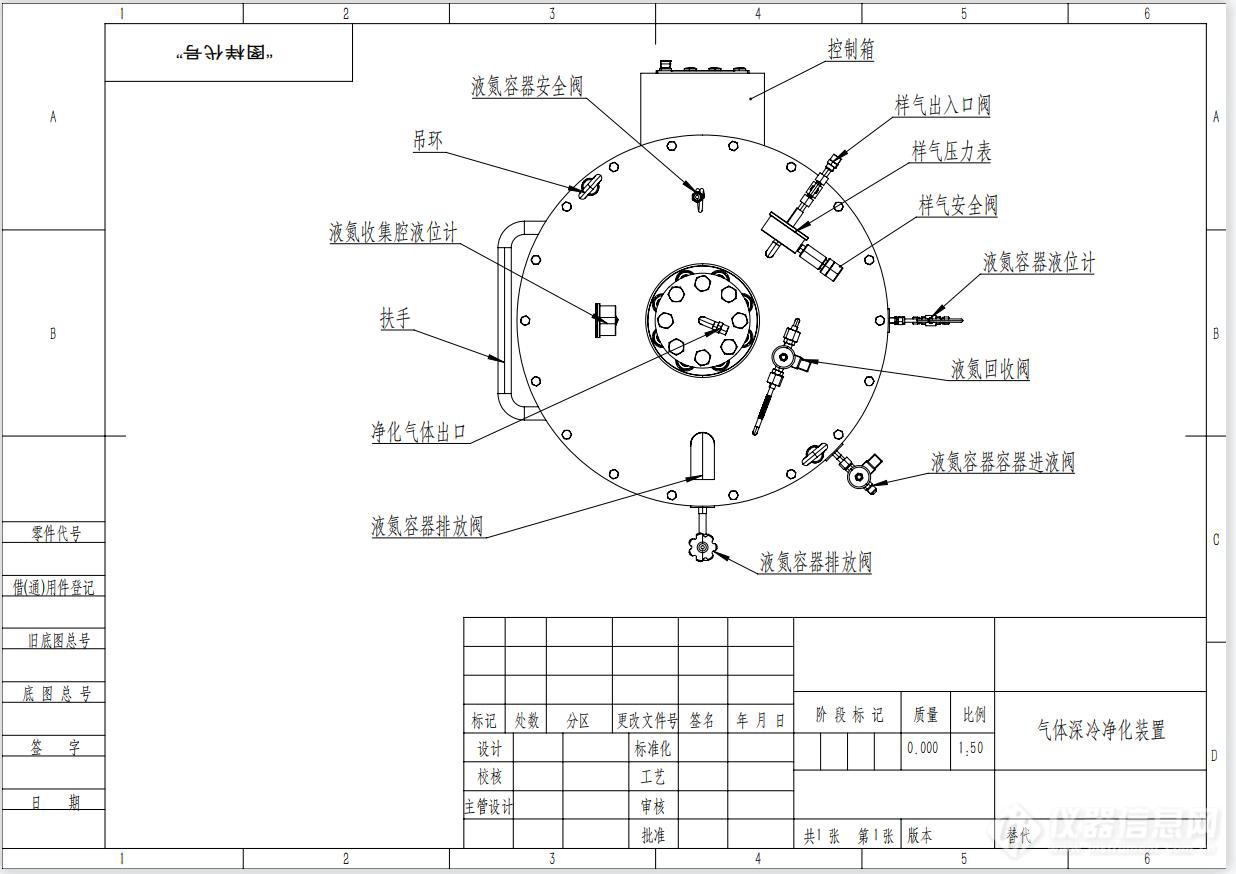

设备示意图

技术指标

●液控范围：0-300mm（收集腔）

●液控范围：0-1000mm（液氮容器）

●主体尺寸：900（直径） mm× 1719（高） mm

●冷却介质：液氮

●控制方式：智能化控制

●配电规格：220V/50HZ

●整机功耗:≤1KW

安装使用说明

1、连接混合气、液氮补给罐和主机

将输送软管分别连接在液氮容器底部进液阀、顶部样气阀接头上，液氮补给罐输出压力应小于0.8Mpa。

注意：请务必拧紧输液管两端的接头，杜绝液氮的跑、冒、漏、滴等现象的发生，使用环境应开窗通风，避免空气中氮气浓度过高大量吸入可能对人体的伤害！

2、连接电源线

在控制柜做侧设有电源输入的专用线缆，接地保护线选用2.5mm平方铜芯线与地可靠连接。如果用户不设置保护接地线（仅有触保器实现漏电保护），则用户必须按电力系统规范要求，为本设备专门设置保护接地装置与本壳体联接。在雷电多发地区，必须有防雷保护措

施。如此，可以起到防止雷电对微机元器件可能造成的破坏。注意：请将本机与大地可靠连接，防止触电事故的发生！

控制软件操作说明

本系统控制软件由初始画面、监控画面、系统参数、液位曲线、数据导出五个模块组成。

液位高度控模式控制原理：

系统以接收液位传感器反馈的模拟量信号转为数字显示。根据数字变化有效控制电磁阀工作。系统运行时电磁阀自动开启进行补液，当罐内达到设置的目标液位时，电磁阀自动关闭，随着液氮的消耗，液位逐渐降低，当液位低于目标液位控制精度时，电磁阀再次开启补液。确保液位稳定在设置的目标范围值内。

1、初始画面

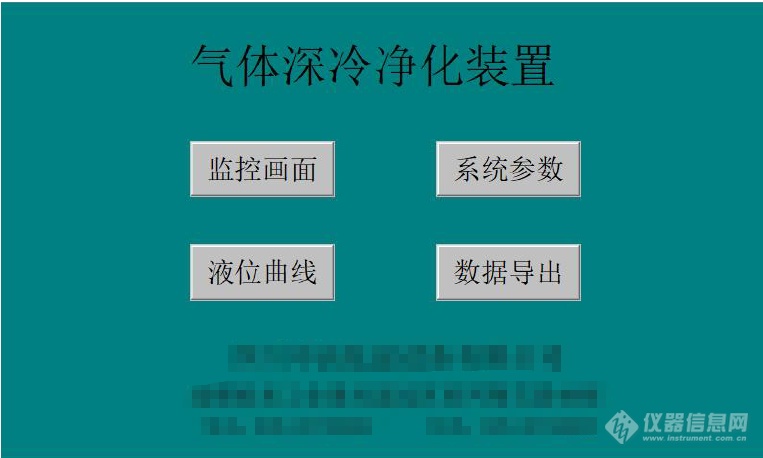

系统开机后进入初始画面，点击下方任意工具栏可进入该栏目画面。

2、监控画面

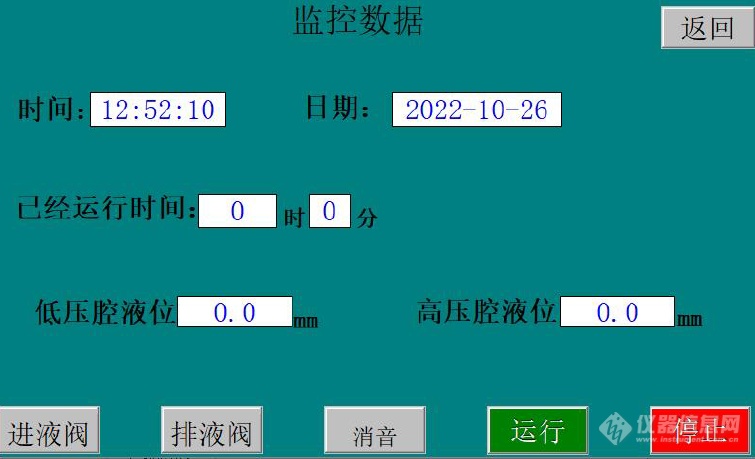

监控模块实时监液氮容器内的液位、高压腔液位、系统运行时间及各电磁阀运行状态。

低压腔液位：实时显示液氮容器内的液位值；

高压腔液位：实时显示高压腔液化液位值；

进液阀：控制液氮容器进液的电磁阀；

排液阀：控制高压腔液化后的排液电磁阀；

运行：系统运行按钮；

停止：系统停止按钮；

注：系统待机时，点击对应按钮可手动开启进液阀、排液阀，系统运行时上述按钮锁定，无法手动操作。

3、系统参数设置

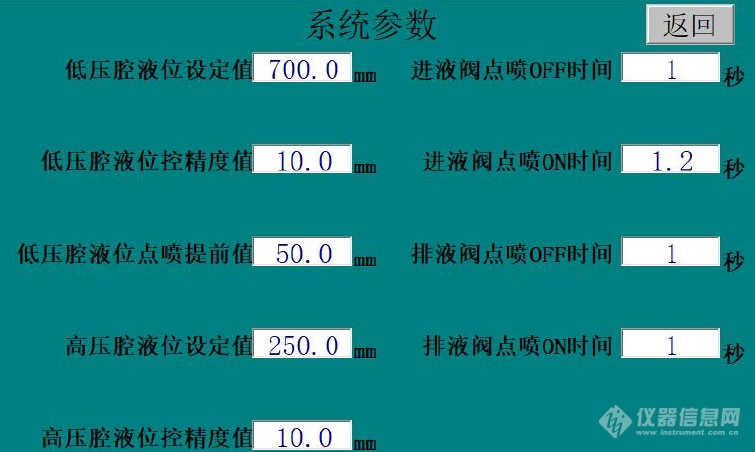

低压腔液位设定值：液氮容器液位补给高度值（建议设置高度920mm）；

低压腔液控精度值：液氮容器液控精度（建议设置高度30mm）；

低压液位点喷提前值：补给时电磁阀提前进入点喷状态的液位值；

高压腔液位设定值：高压腔液位排放高度值（建议设置高度230mm）；

高压腔液控精度值：高压腔液控精度（建议设置高度30mm）；

进液阀点喷OFF 时间：进液补给时电磁阀进入点喷状态的关闭时长；

进液阀点喷ON 时间：进液补给时电磁阀进入点喷状态的开启时长；

排液阀点喷OFF 时间：高压腔排液时电磁阀进入点喷状态的关闭时长；

排液阀点喷ON 时间：高压腔排液时电磁阀进入点喷状态的开启时长；

举例说明：如上图设置参数液氮容器低压腔目标液位700mm，进液

补给时液位低于700mm 时电磁阀保持常开，当液位达到690mm 时电磁阀开启1.2 秒，关闭1 秒，循环动作直至液位达到700mm，电磁阀停止动作进入待机状态，随着液体的消耗，当液位低于690mm 时，电磁阀再次开启1.2 秒，关闭1 秒，循环动作直至液位达到700mm；高压腔液化排液目标液位250mm，当液位达到250mm 时电磁阀开启排放腔内液氮，开启1 秒，关闭1 秒，直至液位下降至240mm，电磁阀停止动作进入待机状态。

4、历史曲线

历史曲线可以将液位、温度、的存盘数据以曲线的方式进行查询。

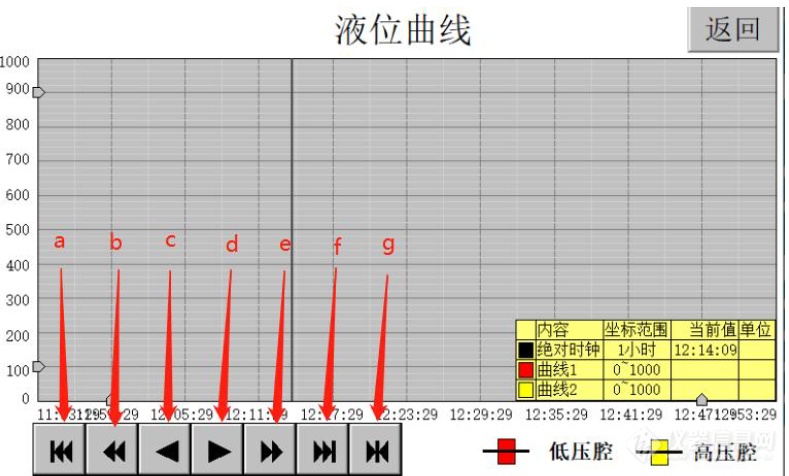

曲线查询操作功能按钮：

a:点击此按钮可以一页为单位往前查询曲线。

b:点击此按钮可以半页为单位往前查询曲线。

c:点击此按钮可以X 轴1 主划线为单位往前查询曲线。

d:点击此按钮可以一页为单位往后查询曲线。

e:点击此按钮可以半页为单位往后查询曲线。

f:点击此按钮可以X 轴1 主划线为单位往后查询曲线。

g:点击此按钮可以任意定义起始位置来查询曲线。

5、数据导出模块

用户如果需要对设备历史运行的数据导出以便查看，可以将U 盘插入触摸屏背面的USB 口上，然后进入数据导出画面，设定需要导出

的那一段时间（起始时间和结束时间）的数据。然后点击执行导出数据到U 盘的按钮，即可以把数据导出到U 盘。用EXCEL 软件进行打开
