液氮换热制冷系统设备

液氮换热制冷系统是一套以液氮为冷源的管壳式低温换热制冷装置，主要用于为烷烃类介质提供稳定的超低温冷却环境。系统通过PLC 实现自动化控制，可精准调节制冷过程，广泛应用于化工、材料科学、低温实验等需要深度制冷的场景。

核心组成与功能

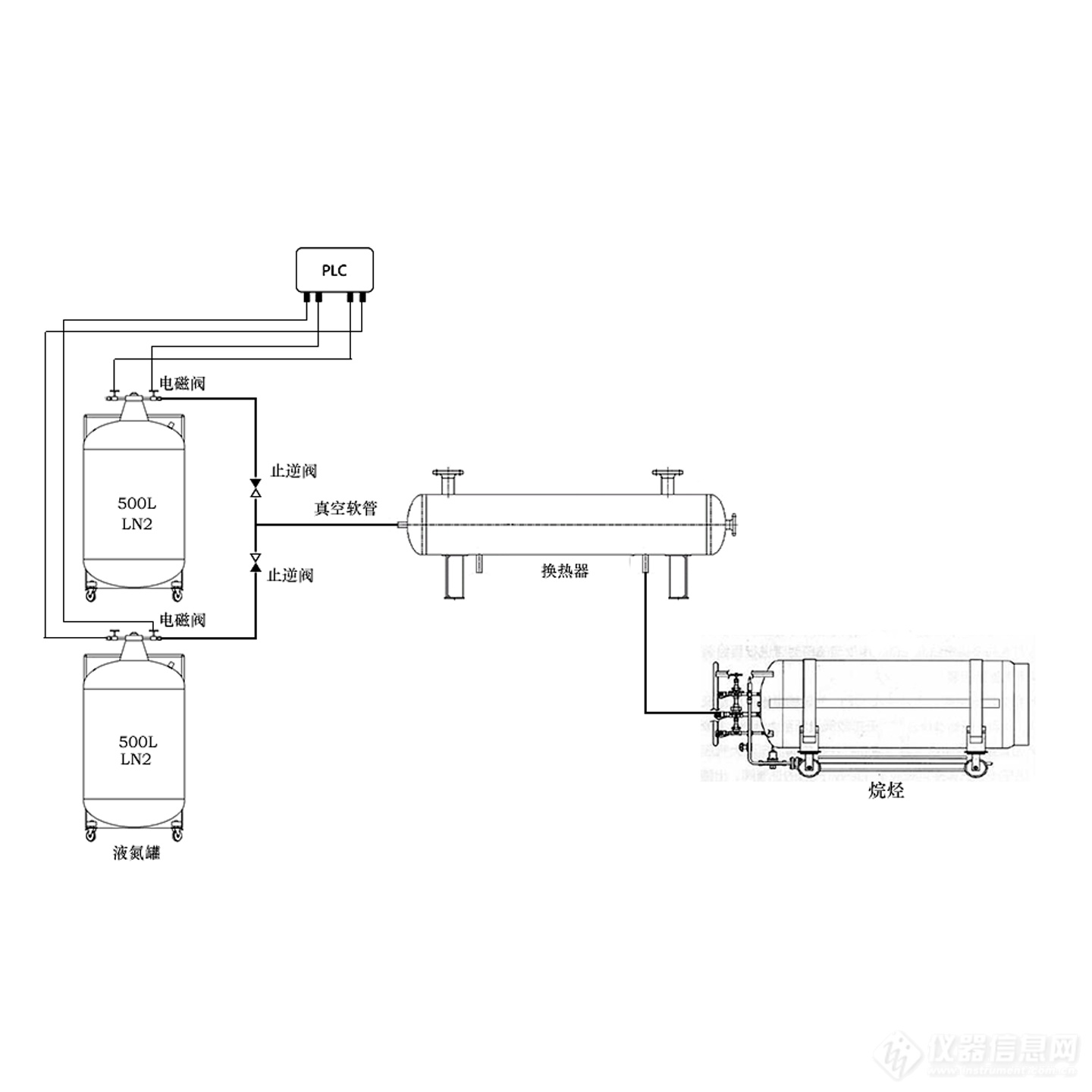

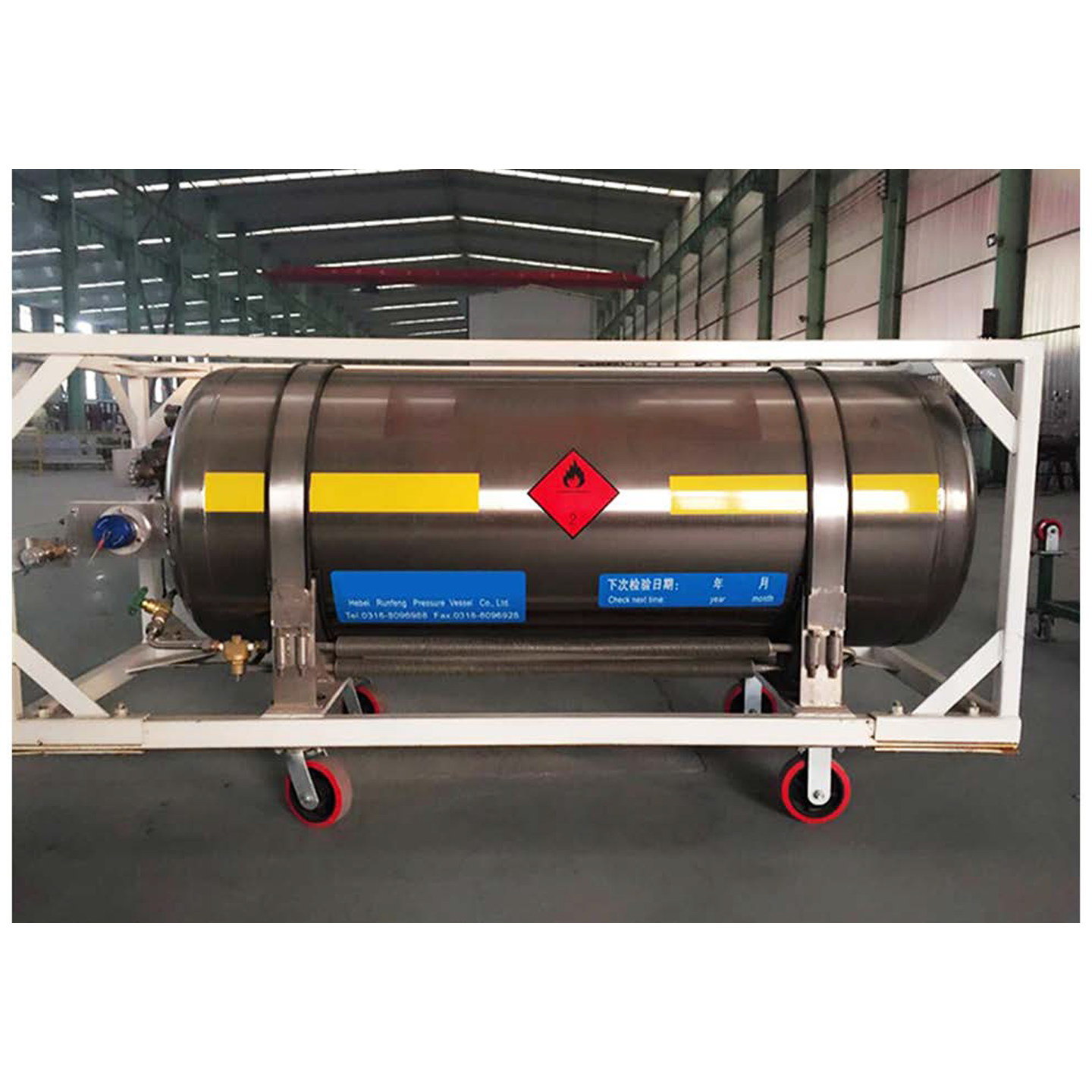

液氮罐(500L)：作为系统的冷源，储存并提供-196℃的液氮。双罐配置可保障连续供冷，提高系统运行的稳定性。

电磁阀与止逆阀：电磁阀由PLC 控制，用于精确控制液氮的通断与流量;止逆阀则防止介质回流，保障系统安全。

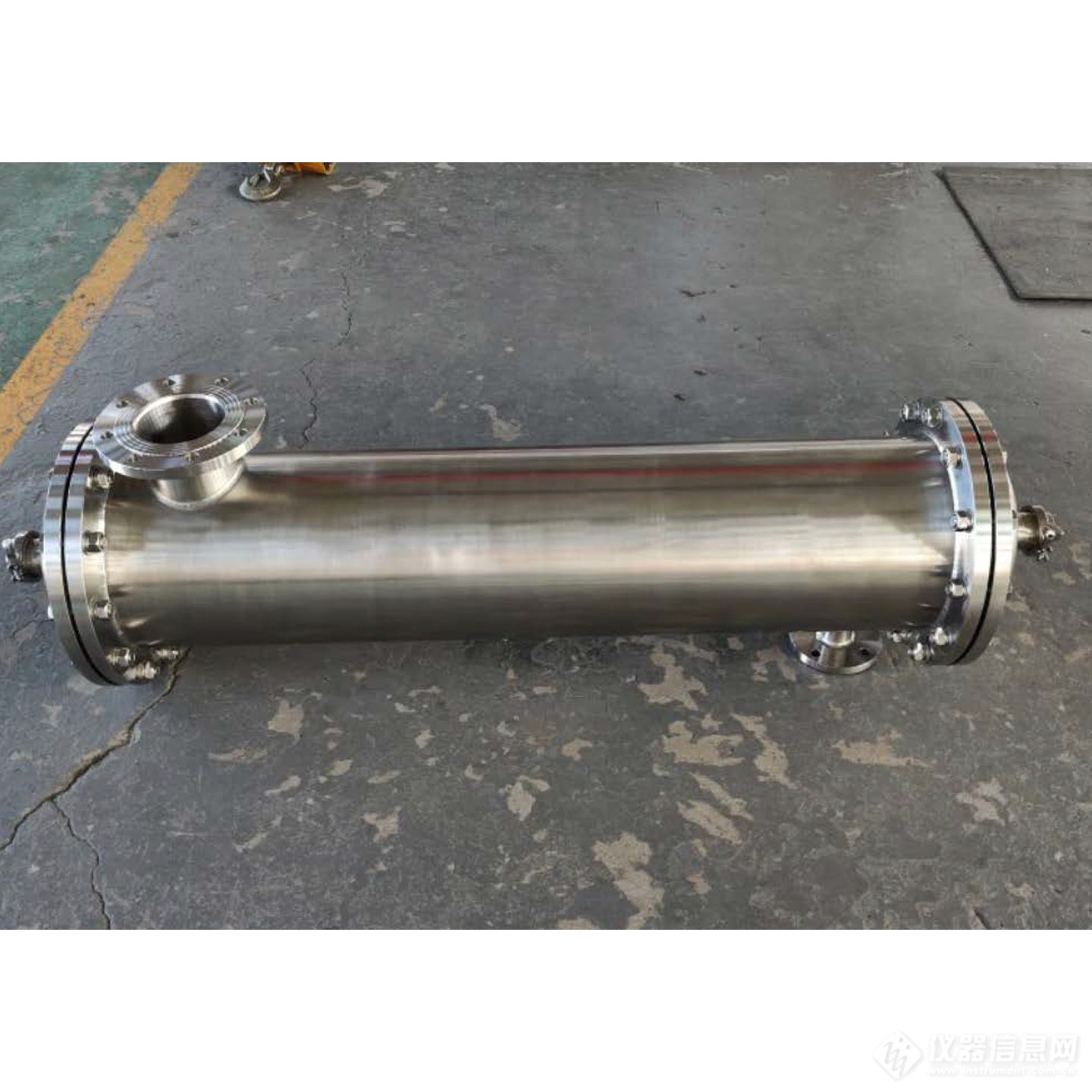

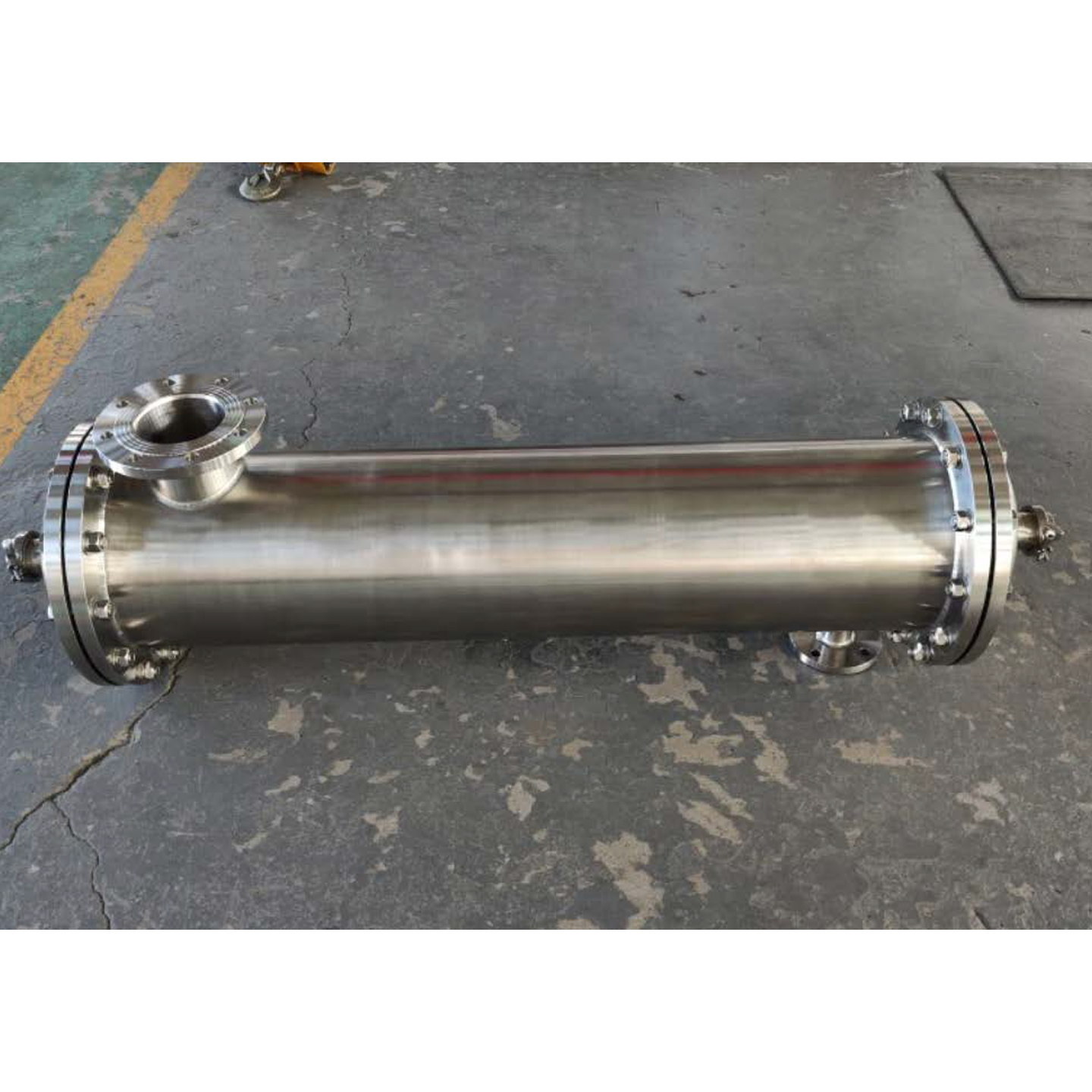

管壳式换热器：作为核心换热部件，采用管壳式结构，实现液氮与被冷却介质(烷烃)之间的高效热交换。液氮在管程或壳程流动，烷烃介质在另一程逆向流动，通过管壁进行充分的热量传递，将冷量传递给目标介质，使其达到所需的低温状态。

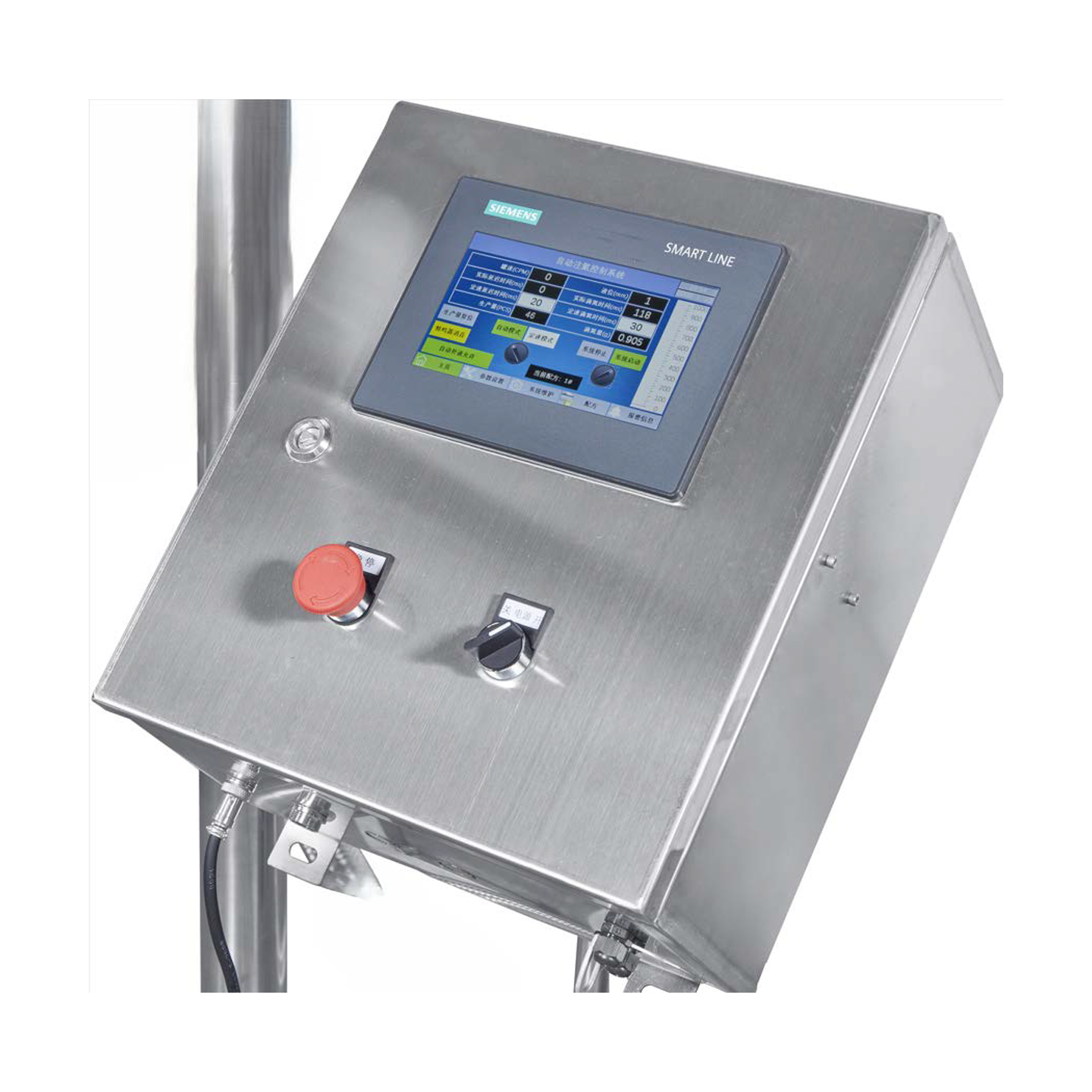

PLC 控制系统：作为系统的“大脑”，通过采集温度、压力等信号，自动调节电磁阀的开闭状态和液氮流量，实现制冷过程的精准控制与自动化运行。

工作原理

1.冷量供给：PLC 根据设定的温度要求，控制电磁阀开启，液氮从500L 液氮罐中流出，经真空软管输送至管壳式换热器。

2.换热制冷：在管壳式换热器内部，液氮与烷烃介质进行间接换热，液氮迅速汽化吸收大量热量，从而使烷烃介质的温度降低至目标值。管壳式结构增大了换热面积，有效提升了制冷效率。

3.自动调控：系统实时监测被冷却介质的温度与压力，PLC 根据反馈信号动态调节液氮供给量，确保制冷过程稳定、高效且安全。

4.安全保障：止逆阀的设置有效防止烷烃介质倒流至液氮罐，避免污染冷源或引发安全隐患。

换热系统原理

基于本低温换热制冷系统的核心架构，烷烃介质的超低温换热工艺以管壳式换热器为能量传递核心，依托液氮的极低温冷源特性，实现烷烃介质的精准、高效深度冷却，具体流程与原理如下：

该工艺采用管壳式换热器的双程逆流换热模式，明确划分介质流路：将烷烃介质引入管壳式换热器的壳程，利用壳程的大流通空间适配烷烃的工艺流量需求;-196℃的液氮则由PLC 精准调控，经电磁阀、止逆阀输送至换热器的管程。逆流设计让高温端的烷烃与汽化初期的液氮接触，低温端的烷烃与刚进入换热器的液氮接触，最大化管壳式换热器的管壁换热温差，充分利用其结构化换热面积的优势，实现冷量的阶梯式高效传递。

换热过程中，管程内的液氮吸收壳程烷烃的热量迅速汽化为氮气，利用相变潜热快速带走大量热量，使壳程内的烷烃介质温度持续、平稳下降至工艺设定的低温值。PLC 系统实时采集管壳式换热器出口处的烷烃温度信号，动态调节液氮罐电磁阀的启闭频率，精准控制液氮供给量，避免烷烃过冷或制冷量浪费。同时，止逆阀有效阻断烷烃介质向液氮输送管路的回流，从流路层面保障管壳式换热器内两种介质的独立循环，杜绝介质混合污染与设备安全隐患。

经管壳式换热器完成换热的低温烷烃，将从出口输送至后续工艺环节;而管程内汽化后的氮气则通过专用管路排出，完成整个制冷换热循环。该工艺凭借管壳式换热器的高换热效率、结构稳定性，结合液氮的极低温冷源，可实现烷烃介质的快速降温与恒温维持，特别适用于对烷烃有超低温处理需求的化工合成、材料低温改性、实验室精密试验等场景。
