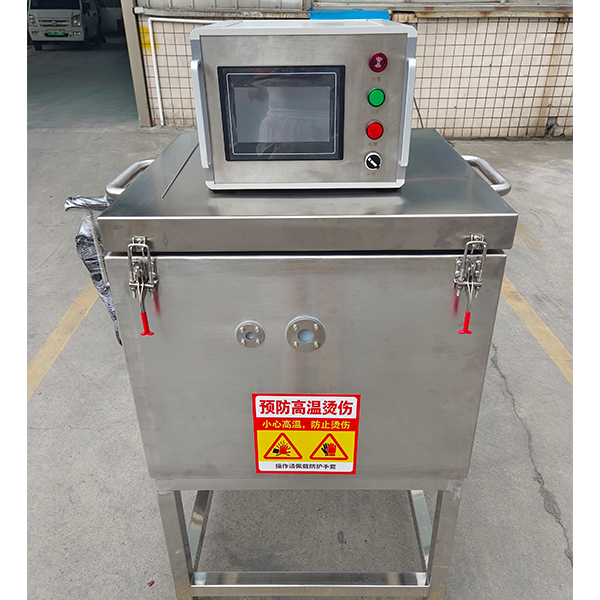

定制球形液氮高低温箱 BD-09

项目需求

控温范围：-40℃ ~ +150℃
控温精度：±2℃
接口要求：球体六向接口需外露至箱体外部
固定方式：稳固固定于箱内
实验目的：进行高低温环境模拟试验

设计理念：定制化适配

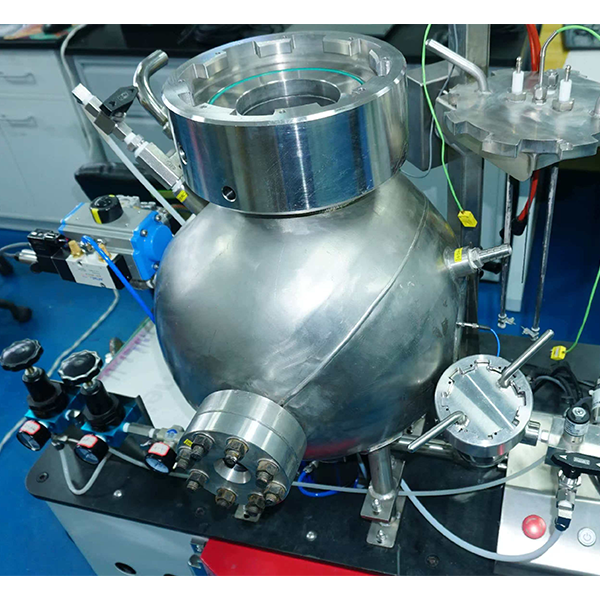

针对客户提供的球体尺寸和接口位置，定制化设计专用保温箱体，确保球体完美适配，并预留所有接口的引出通道。

核心技术：上下喷淋系统
采用内部液氮喷淋进行温度调节，满足控温要求。

技术参数

设备内尺寸
550mm (L) ×550mm (W) ×500mm (H)
控温范围
-40℃ ~ +150℃
控温精度
±2℃
降温/加热方式
内部喷淋系统
控制系统
温度传感器，内部控制组件
箱体结构
定制化保温结构，预留接口通道

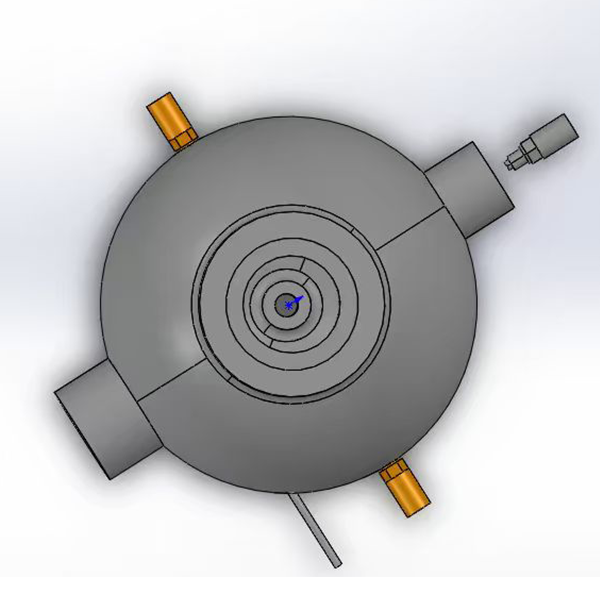

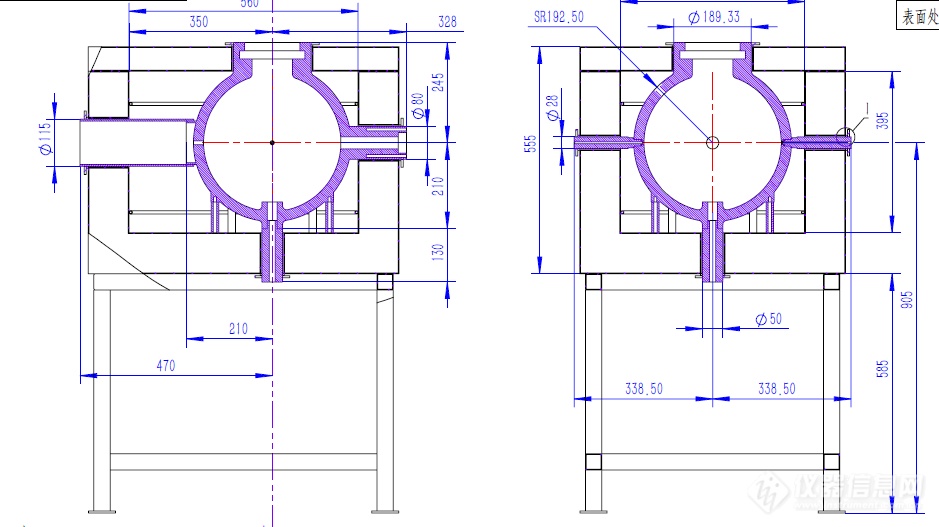

体设计图纸参考
结构设计：精准适配与稳固

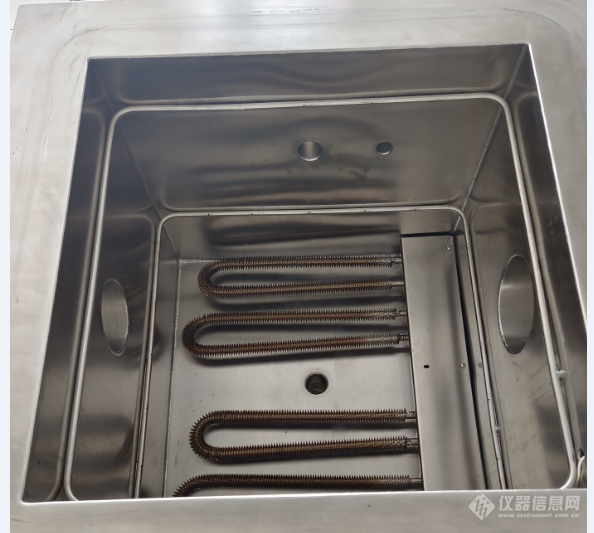

依据客户球体图纸精确设计箱体内部空间，确保球体稳固放置。箱体采用高强度双层不锈钢+内部绝热保温材料，具备优异的绝热性能，保障设备运行环境稳定。

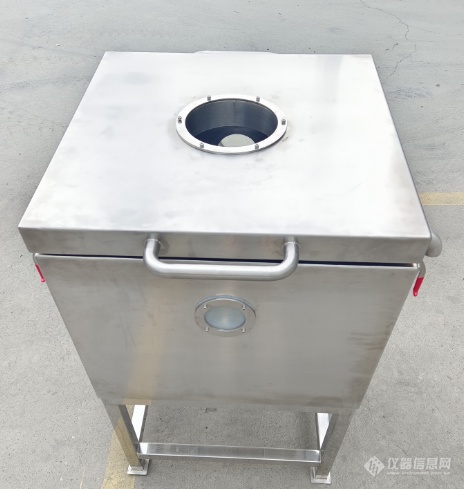

接口设计：六向预留与便捷连接
遵循图纸要求，在箱体六向（上、下、左、右、前、后）预留接口通道。通过延长管将球体接口引出至外部，确保所有连接操作方便、可靠。

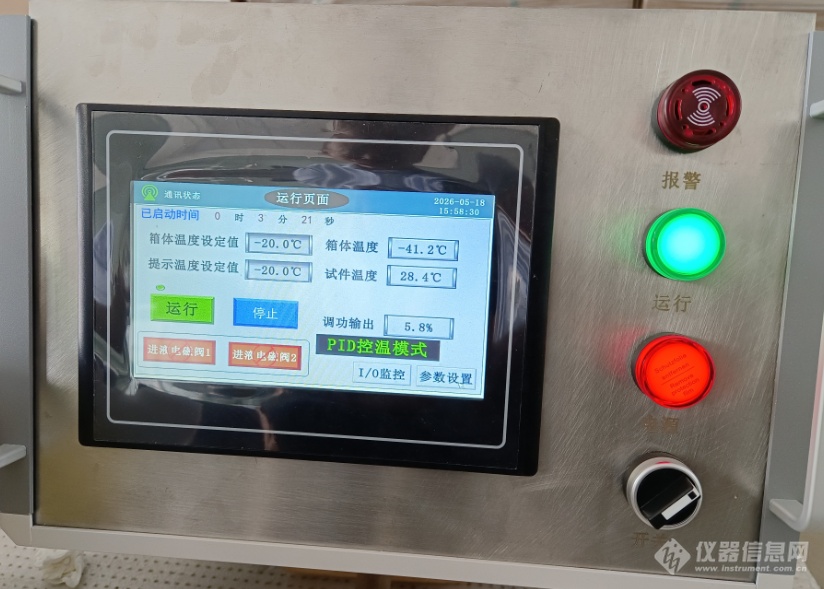

温度控制系统

温度采集模块：配备温度传感器，采集箱内温度数据，确保数据的准确性与冗余反馈。

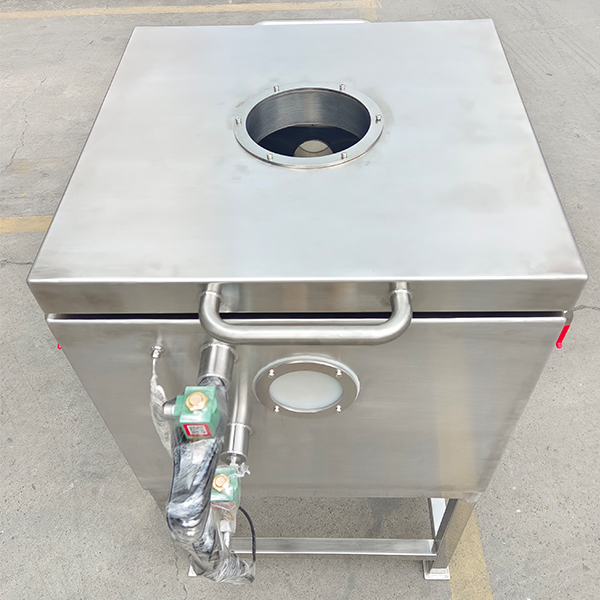

执行机构配置：采用超低温电磁阀，控制制冷回路流量

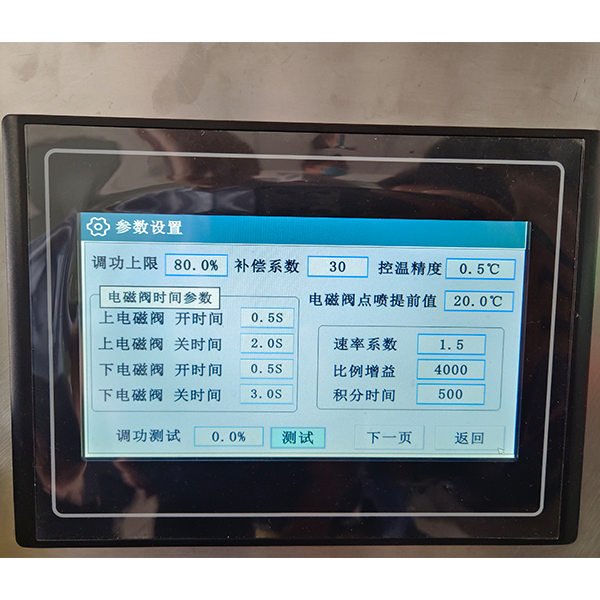

PID智能控制：基于PID算法动态控制阀门反馈，实现快速稳定控温，确保系统精度达到士2°C。
